PRODUCT

MW Series
MICROWAVE
마이크로웨이브 센서


MW Series

MICROWAVE

마이크로웨이브 센서

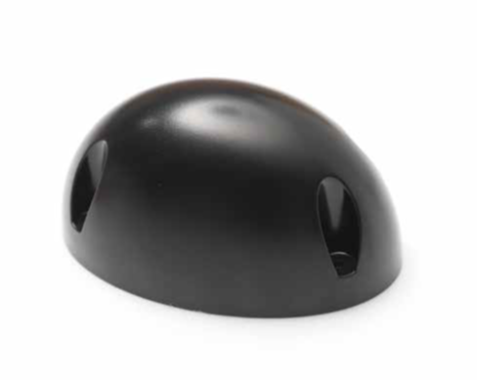

MICROWAVE MS-16030-MW
MICROWAVE MS-16030-MW
제품 설명

본 제품은 MICROWAVE(전자기파)를 이용하여 움직이는 물체나 사람을 감지하는 곳에 활용하는 제품 입니다.

제품 이용분야(Application)
  • 엘리베이터 내부나 입구에서 사람의 움직임을 감지하는 역할
  • 에스컬레이터 입구와 출구에서 사람의 움직임을 감지하는 역할
  • 기타 산업현장에서 사람이나 물체의 위치나 움직임을 감지하는 역할
제품 주요 특징
  • 주파수 : 24.125Ghz
  • 상/하 각도 조절 (0~45°)
  • 좌/우 각도 조절 (-30~30°)
  • 감지영역의 감도 조절
  • 열이나 색상의 차이로 인한 오탐지가 없어 안전합니다.
  • 고주파 사용으로 실외에 사용 가능합니다.

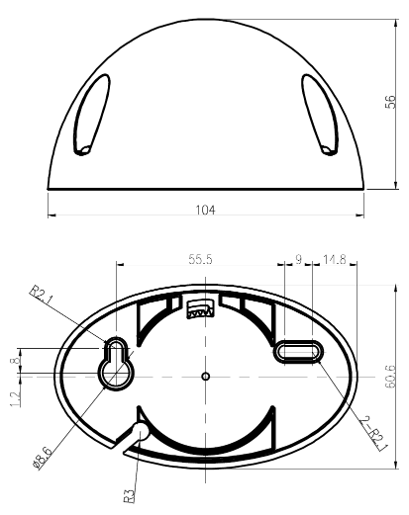

Dimensions

Dimensions in mm

Characteristics

Characteristics

Value

Characteristics

Value

Sensing Method

Microwave

Output Type

NPN (Relay, PLC)

Transmitter Frequency

24,145 ± 50 Mhz

Output Current

200mA

Transmitter Radiated Power

< 16 dBm EIRP

Temperature Range

-20 ~ 60℃

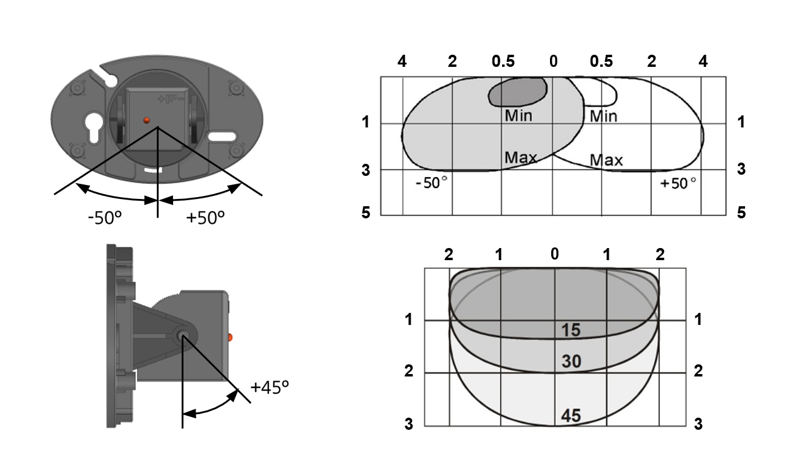

Tilt Angles

-50 ~ 50° (lateral)

   0 ~ 90° (vertical)

Norm Conformity

EMC 2004 / 108 / EC

Detection Speed

0.05 m/s ~ 10 m/s

Degree of protection

IP43

Detection Area

2.5m * 2.5m

Dimension (mm)

104 x 56 x 65

Supply Voltage

DC 10V ~ 35V

Weight

70g (NET)

Power consumption

< 1.0 W

Length of cable

5M

Disclaimer Notice

Information furnished is believed to be accurate and reliable. However, users should independently evaluate the suitability of and test each product selected for their own applications.

MECTECH products are not designed for, and may not be used in, all applications.
